Popis

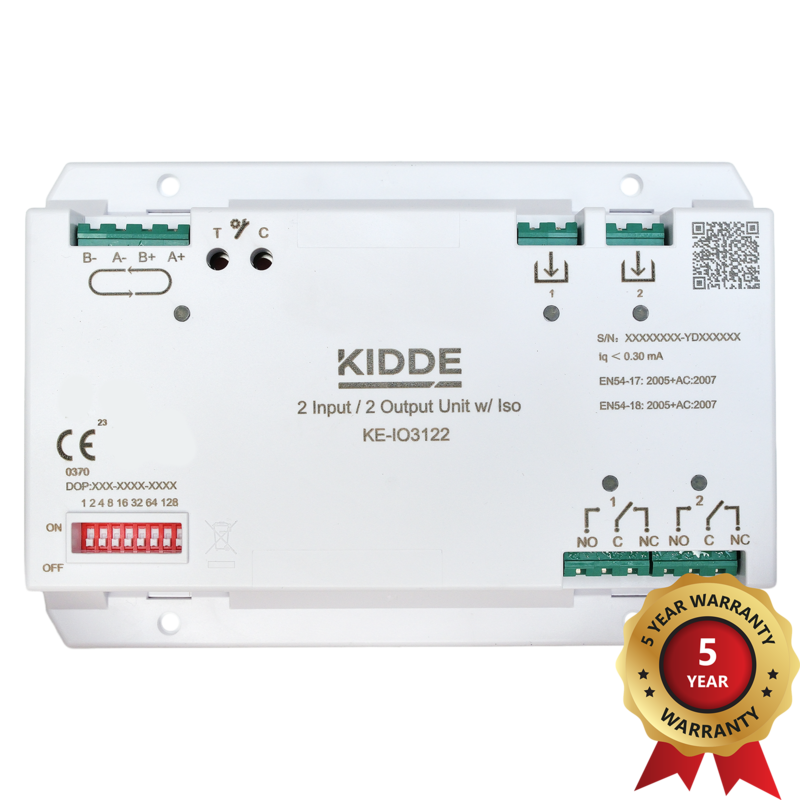

KE-IO3122 je inteligentní adresovatelný vstupně/výstupní modul řady Kidde Excellence, který kombinuje dva dvojitě vyvážené vstupy a dva výstupy relé s integrovaným izolátorem smyčky pro flexibilní řízení technologií v systémech EPS. Modul využívá napájení přímo ze smyčky, zabírá pouze jednu adresu z rozsahu 1–128 a díky pokročilému digitálnímu protokolu s korekcí chyb zajišťuje spolehlivý přenos dat v moderních adresovatelných požárních systémech.
KE-IO3122 je navržen pro monitorování bezpotenciálových kontaktů (NO/NC, pod dohledem i bez dohledu) a nezávislé spínání výstupů relé pro ovládání dalších zařízení, přičemž výstupní relé nevyžadují samostatné napájení ani v aktivním stavu, čímž snižují zatížení smyčky. Modul lze instalovat kdekoli ve smyčce Kidde Excellence v nízkoprofilovém krytu s možností montáže na DIN lištu či na stěnu, a tříbarevné LED na čelním panelu spolu s lokální testovací funkcí usnadňují uvedení do provozu i údržbu bez nutnosti zásahu do ústředny.
Klíčové vlastnosti
- Adresovatelný I/O modul řady Excellence se 2 individuálně programovatelnými vstupy a 2 výstupy relé při využití jediné adresy na smyčce.
- Napájení ze smyčky EPS bez potřeby externího napájecího zdroje, úspora kabeláže a instalačních nákladů.
- Vstupy pro monitorování bezpotenciálových kontaktů konfigurovatelné jako normálně otevřené nebo normálně zavřené, s možností dohledu i bez dohledu.
- Rozlišení stavů vstupů (normální, rozepnuto, pasivní, aktivní, zkrat) s přenosem do ústředny pro logické zpracování.
- Plně monitorované dvouúrovňové vstupy umožňující předpoplachovou i poplachovou signalizaci na jednom vstupu.
- Dva výstupy tvořené paměťovými relé s přepínacím kontaktem 30 V DC / 2 A (odporová zátěž), nevyžadující napájení v aktivním ani pasivním stavu.
- Volně programovatelné logiky pro řízení výstupů na základě libovolné kombinace vstupních příznaků dle nastavení v ústředně.
- Integrovaný izolátor smyčky s přerušením záporného napájení, max. 32 zařízení mezi izolátory, spínací proud až 1,05 A (kontinuální).
- Připojení na dvouvodičovou komunikační smyčku s přenosem napájení i řídicích dat, adresace pomocí DIP přepínačů (1–128).
- Tříbarevné stavové LED na čelní straně pro jasnou lokální indikaci provozu a stavu vstupů/výstupů.
- Lokální testovací funkce umožňující ověření činnosti bez zásahu do ústředny, zrychlující instalaci a uvádění do provozu.
- Pracovní napětí 17–29 V DC, klidový proud cca 300 µA a poplachový proud cca 2,5 mA při 24 V DC.
- Vnitřní použití, krytí IP30, pracovní teplota -22 až +55 °C, relativní vlhkost 10–93% (nekondenzující).
- Rozměry 109 × 88 × 40 mm, hmotnost 220 g, kryt z PC/ABS v barvě signální bílá RAL9003, montáž na DIN lištu, na povrch nebo na stěnu.
- Podpora kabeláže 0,13–3,31 mm² (stíněná / nestíněná kroucená dvojlinka < 52 Ω, < 500 nF), kompatibilita s Kidde Commercial Excellence systémy.
- Certifikace a shoda: CE, REACH, RoHS 3, WEEE, CPR, splnění norem EN54-17 a EN54-18 pro zařízení smyčkových izolátorů a I/O modulů.
