Popis

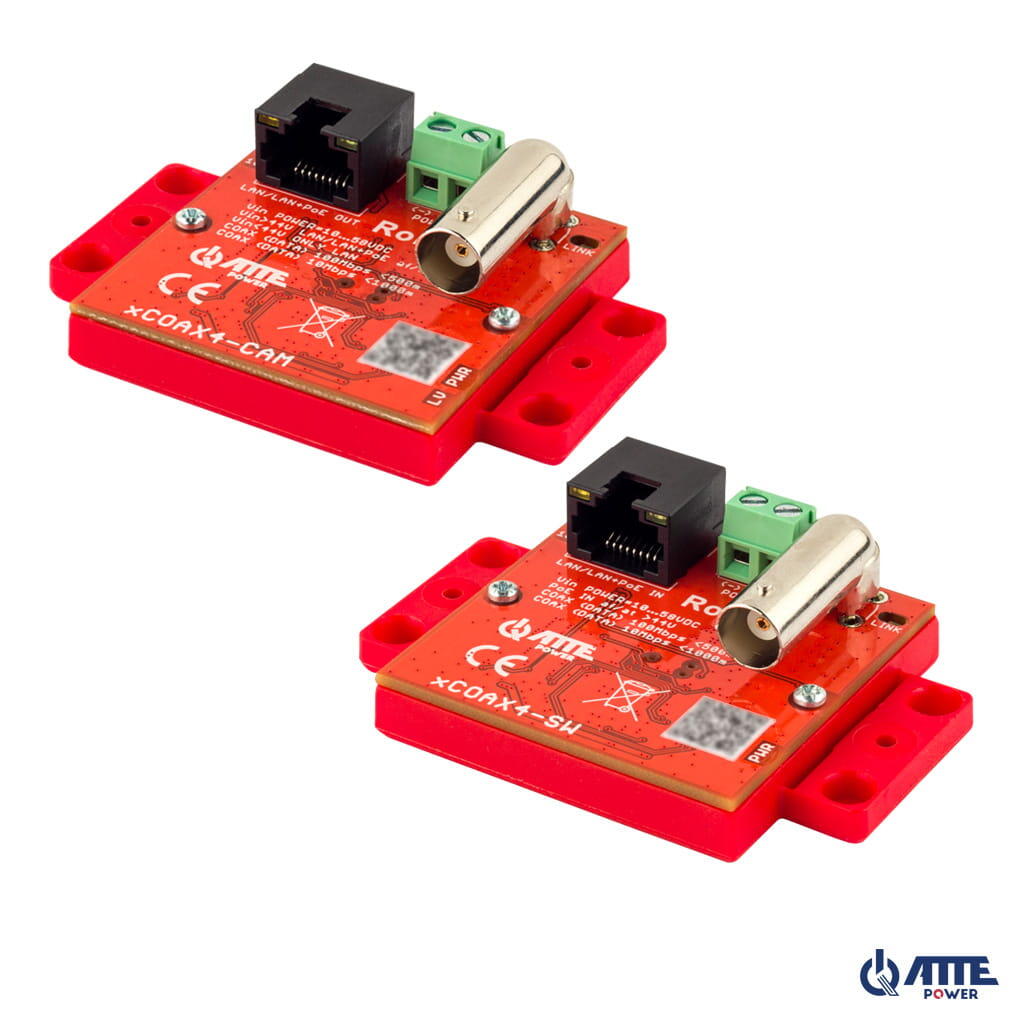

xCOAX4-SET je sada aktivních převodníků pro přenos dat ze sítě Ethernet a napájení PoE prostřednictvím koaxiálního kabelu používaného v analogových monitorovacích systémech. Sada umožňuje instalaci kamer nebo jiných IP PoE zařízení v místech, kde výměna stávající kabeláže není možná nebo je ekonomicky nevýhodná.
Základním použitím převodníků xCOAX4-SET je instalace IP PoE kamer pomocí koaxiálních kabelů používaných v analogových instalacích.
Modul xCOAX4-SW je napájen z libovolného PoE switche (port RJ45) a prostřednictvím koaxiálního kabelu umožňuje obousměrnou síťovou komunikaci a napájení modulu xCOAX4-CAM. IP kameru nebo libovolné síťové zařízení lze připojit k portu RJ45 modulu xCOAX4-CAM na konci linky.
Při použití koaxiálního kabelu lze dosáhnout přenosové vzdálenosti:
- až 1000 m při propustnosti 10 Mbps
- až 500 m při propustnosti 100 Mbps
Maximální vzdálenost přenosu dat a napájení PoE závisí na délce a průřezu použitých vodičů a na kvalitě použitých konektorů BNC. Velký vliv na stabilitu přenosu má přítomnost jiných vodičů v kabelové trase a dodatečných mezispojů. Maximální délka koaxiálního kabelu je 1000 m. V případě nízké kvality kabelu může být přenosová rychlost snížena na 10 Mbps, což bude signalizováno rozsvícením LED 10M u síťového konektoru.
Přenos, propustnost a kontrola napětí jsou signalizovány pomocí LED diod:
- PWR – zařízení je napájeno
- LED LINK – signalizace přenosu mezi moduly
- LED 10M – dostupná propustnost je 10 Mbps
- LED LV – Low voltage, nízké napětí (<44 V) na zařízení
LED LV zůstává aktivní a signalizuje pokles napětí na přijímači XCOAX-CAM pod 44 V DC. Lze ji resetovat odpojením a opětovným připojením napájení. Její rozsvícení signalizuje nutnost ověřit správnost napájení sady. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo může znemožnit spuštění po restartu PoE přijímačů připojených k XCOAX-CAM.
Moduly xCOAX4-SET umožňují napájení z externích napájecích zdrojů prostřednictvím doplňkových šroubových svorek POWER. Pro správné napájení PoE přijímačů musí být napětí vyšší než 44 V.
Nejdůležitější vlastnosti a funkce:
- možnost přenosu Ethernetu pomocí koaxiálního kabelu
- přenos rychlostí 100 Mbps do 500 m a 10 Mbps do 1000 m
- možnost napájení z PoE switche ve standardu 802.3af, 802.3at nebo PoE Passive (port PoE IN)
- přehledná signalizace provozního stavu, propustnosti a přenosu
- malé rozměry zařízení umožňující montáž v omezených prostorech, např. v základně kamery
- nízký příkon zařízení (< 1,35 W)
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- široký rozsah provozních teplot
Zařízení má stupeň krytí IP20; pro zajištění ochrany proti povětrnostním vlivům a kondenzaci vlhkosti je nutné použít vhodný kryt (minimálně IP44).
Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.
xCOAX4-SET je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:
- pomocí montážních kolíků v rastru 10,8 mm, který je ve všech skříních ABOX
- pomocí montážních kolíků pro adaptéry RACK 19” a RACK 10”
- přišroubováním přes dodatečné otvory k libovolnému rovnému povrchu
- s použitím doplňkového adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)
Poznámky k instalaci
- Pokud se nepodařilo navázat spojení, je třeba ověřit kvalitu konektorů BNC na koncích trasy XCOAX. Dodatečná spojení a rozbočení trasy XCOAX mohou znemožnit navázání stabilního přenosu. Je třeba ověřit jejich správnost a odstranit zbytečná.
- Propustnost zařízení se nastavuje automaticky v závislosti na stabilitě spojení.
Příklady použití
Základní použití xCOAX4-SET pro napájení IP PoE kamery pomocí koaxiálního kabelu.
Základní použití xCOAX4-SET pro přenos dat v síti ETHERNET po koaxiálním kabelu.
Použití xCOAX4-SET pro napájení IP PoE kamery s použitím externího napájecího zdroje.
Použití xCOAX4-SET pro přenos dat v síti ETHERNET po koaxiálním kabelu.
Použití xCOAX4-SET pro napájení dvou IP PoE kamer po koaxiálním kabelu v kombinaci s APT-3-11.
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 2 porty PoE, 2 porty BNC (samice) |
| Vstup PoE | LAN / LAN + vstup PoE 802.3af/at, pasivní PoE |
| Výstup PoE | LAN / LAN + výstup PoE 802.3af/at/bt60 |
| Vstup / výstup PoE | LAN / LAN + vstup PoE, LAN / LAN + výstup PoE |
| Porty LAN 10/100 Mbps | LAN / LAN + výstup PoE |
| Vstupní napětí | 10 … 58 V (pro napájení PoE přijímačů Vin > 44 V DC) |
| Výstupní napětí PoE | Vout = Vin (44 … 58 V) |
| Maximální výstupní výkon portu | LAN / LAN + výstup PoE – 60 W |
| Příkon | 1,35 W (celý kanál) |
| Řízení výstupního výkonu | Auto-negotiation |
| Přepěťová ochrana | Porty LAN a BNC |
| Ochrana proti přetížení | xCOAX4-SW – ochrana proti zkratu s automatickou obnovou |
| Délka koaxiálního kabelu | < 1000 m – z xCOAX4-SW do xCOAX4-CAM |
| Indikace koaxiální trasy | LED LINK u konektoru BNC (zelená) – spojení a přenos dat v kanálu COAX |
| Indikace napájení | LED PWR – přítomnost napájení |
| Indikace PoE | LED portu RJ45 (žlutá) – napájení PoE |
| Indikace přenosu | LED portu RJ45 (zelená) – spojení a přenos dat, LED LINK u konektoru BNC (zelená) – spojení a přenos dat v kanálu COAX |
| Indikace rychlosti LAN | LED 10Mb – přenos LAN v kanálu xCOAX rychlostí 10 Mbps |
| Indikace nízkého napětí | LED LV – signalizační dioda nízkého napětí |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 51 (73) × 51 × 23 mm |
| Hmotnost | 0,06 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| Montáž | Montážní kolíky, lišta TH35 s přídavným držákem, možnost přišroubování na rovný povrch |
| EAN kód | 5902143691464 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
