Popis

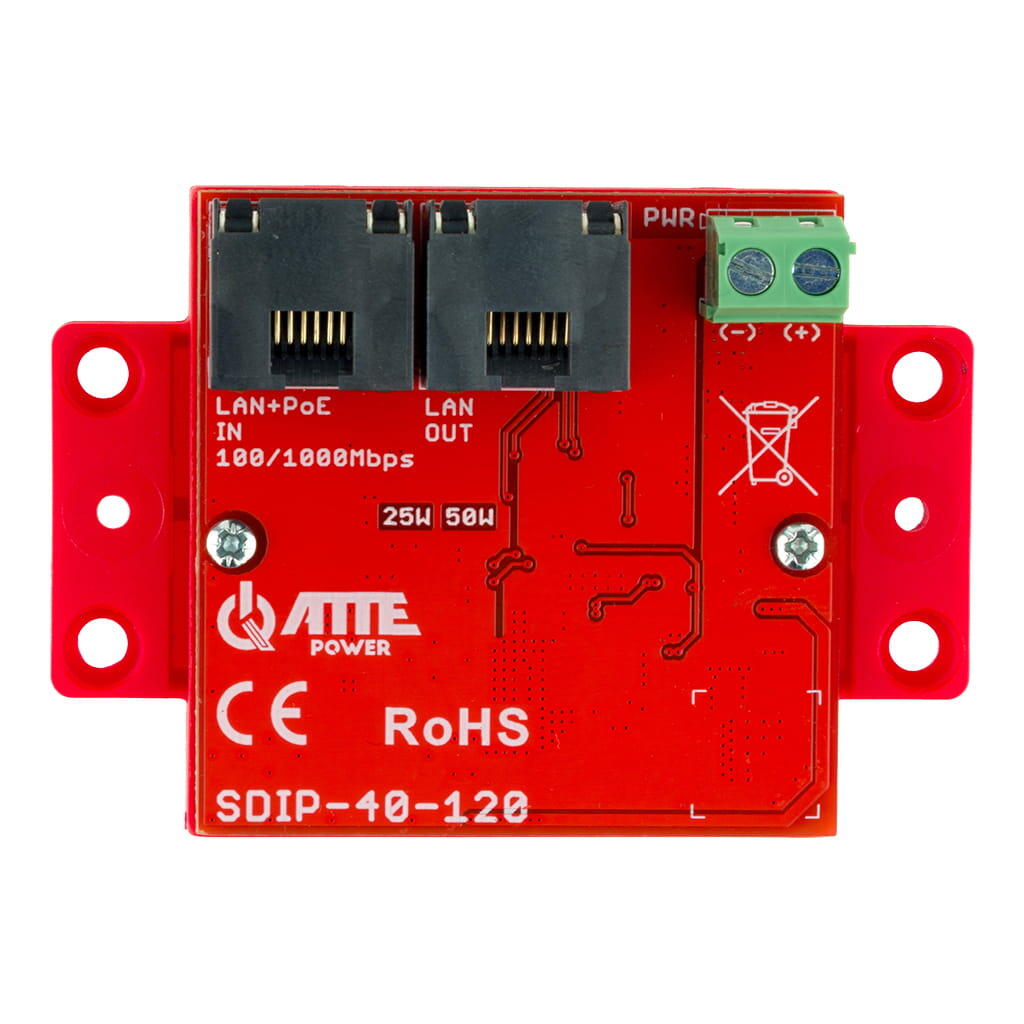

SDIP-40-120 je gigabitový PoE adaptér se snižujícím měničem napětí. Zařízení je specializovaným řešením pro napájení zařízení napětím 12 V s výkonovým rozpočtem 40 W. PoE adaptér může být napájen z PoE 802.3af/at/bt nebo PoE PASSIVE 44…56 V.
SDIP-40-120 je PoE splitter plně kompatibilní s PoE switchi pracujícími podle standardu 802.3af/at/bt. Zařízení nemá PoE napájení na výstupu RJ45.
Základní použití zařízení pro napájení zařízení, jako jsou:
- NVR rekordér s pevným diskem
- kamera v kombinaci s IR osvětlením, sirénou, mikrofonem nebo reproduktorem
- venkovní stanice IP videotelefonu s elektrickým zámkem
- monitor pro kamery napájený 12 V
- nestandardní PoE zařízení (např. taková, která nejsou kompatibilní se standardem 802.3af/at)
Splitter SDIP-40-120 může sloužit jako alternativa k měniči SDIP-12-121 v případě, kdy je vyžadován vyšší výkonový rozpočet než 12 W. Maximální výkon zařízení je 40 W, přičemž krátkodobě může být zatíženo až 50 W.
Standard identifikace PoE, provozní stav a dostupný výkon pro zátěže jsou signalizovány pomocí LED diod:
- LED PWR – přítomnost napájení
- LED v konektorech LAN – přítomnost PoE napájení na portu
- LED 25W – napájení zařízení z portu LAN+PoE IN ve standardu 802.3at, až 25 W dostupných na šroubovací svorce
- LED 50W – napájení zařízení z portu LAN+PoE IN ve standardu 802.3bt, až 50 W dostupných na šroubovací svorce
Nejdůležitější vlastnosti a funkce:
- široký rozsah výstupního výkonu (40 W)
- možnost napájení 12V rekordéru pomocí PoE 802.3bt nebo switche ATTE
- napájení z PoE switche ve standardu 802.3af/at/bt nebo PoE Passive
- vysoká energetická účinnost >90 %
- určeno pro provoz v sítích 10/100/1000 Mb/s
- malé rozměry zařízení umožňující montáž do malých skříní
Zařízení má stupeň krytí IP20; pro zajištění ochrany proti povětrnostním vlivům a kondenzaci vlhkosti je nutné použít vhodnou skříň (minimálně IP44).
Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.
SDIP-40-120 je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:
- pomocí montážních kolíků v rastru 10,8 mm, který je použit ve všech skříních ABOX
- pomocí montážních kolíků pro adaptéry RACK 19” a RACK 10”
- přišroubováním přes doplňkové otvory k libovolnému rovnému povrchu
- pomocí doplňkového adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)
Poznámky k instalaci
- maximální krátkodobý výkon SDIP-40-120 je 50 W, trvalý výkon 40 W.
- měnič lze použít jako náhradu za adaptér SDIP-12-121.
- splitter nemá PoE napájení na výstupu RJ45.
- je třeba zajistit, aby PoE switch, který jej napájí, měl na portu dostatečný výkon pro připojené zátěže.
Příklady použití
Příklad použití SDIP-40-120 pro napájení IP kamery společně s IR přísvitem.
Příklad použití SDIP-40-120 pro napájení elektrického zámku a vstupní stanice jedním kabelem UTP.
Příklad použití SDIP-40-120 pro napájení NVR rekordéru a monitoru pro kamery.
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 2 porty PoE, 1 šroubovací svorkovnice |
| Napájecí napětí | 44 … 56 V DC (PoE) |
| Výstupní napětí | 12 V DC +/-3 % |
| Výstupní výkon | 40 W |
| Přepěťová ochrana | LAN VSTUP, DC VÝSTUP |
| Ochrana proti přetížení | DC VÝSTUP |
| Indikace napájení | LED PWR (červená) – přítomnost napájení |
| Indikace PoE | LED v konektorech LAN (žlutá) – přítomnost napájení PoE na portu |
| Teplotní rozsah | -25 °C … +50 °C |
| Rozměry | 51 × 51 (73) × 21 mm |
| Hmotnost | 0,032 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| EAN kód | 5902143691662 |
| Kód PKWiU | 26.20.40.0 |
| Kód HS | 8473 30 |
| Kód CN2020 | 8473 30 20 |
