Popis

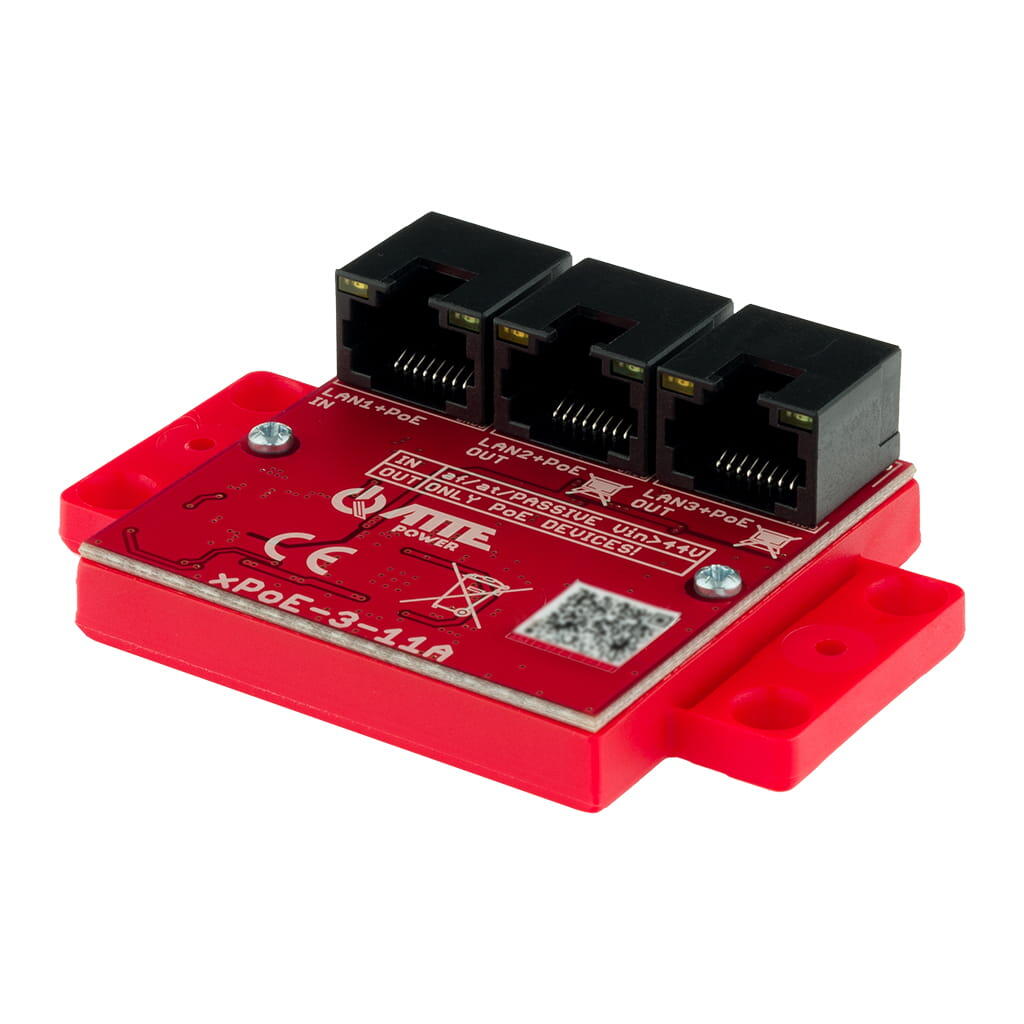

xPoE-3-11A byl navržen jako extender (repeater) sítě LAN a napájení PoE. Regeneruje síťový signál a přenáší napájení PoE na vybrané výstupy. Nejčastěji se používá jako „zesilovač“ pro prodloužení sítě na úsecích delších než 100 m. Zároveň je ideální jako „aktivní rozdělovač“ v situacích, kdy na jednom kabelu potřebujeme provozovat několik PoE zařízení (např. několik IP kamer) nebo když potřebujeme vytvořit další odbočku sítě.
Nejdůležitější vlastnosti a funkce:
- miniaturní konstrukce umožňuje montáž do základny kamery
- napájení z jiného PoE switche ve standardu 802.3at, 802.3af nebo Passive (port PoE IN)
- možnost napájení až 2 PoE zařízení 802.3at/af nebo Passive (porty PoE OUT)
- kaskádové napájení (jeden switch napájí další)
- zesiluje a rozděluje síťový signál (plně funkční switch 100 Mbps)
- až 40 W celkového výkonu
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- široký rozsah provozních teplot
- velmi nízký příkon (< 0,5 W)
- sekvenční start výstupů PoE
| LAN porty | 3 porty RJ45 10/100 Mbps (auto MDI-MDIX, automatická negociace)1 x LAN+PoE IN2 x LAN+PoE OUT |
| Funkce portu LAN 1 | PoE VSTUP (napájení switche): Passive (do 40 W) nebo 802.3at (do 30 W) nebo 802.3af (do 15 W)PoE PINY: 1,2 (V+/-) 3,6 (V+/-) a/nebo 4,5 (V+/-) 7,8 (V+/-) |
| Volba standardu PoE (at/af) | LAN1 (PoE IN): automatická, standardně 802.3at, pokud je podporován napájecím switchem |
| Funkce portu LAN 2 | PoE VÝSTUP (napájení dalšího extenderu nebo kamery): PassivePoE PINY: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) |
| Funkce portu LAN 3 | PoE VÝSTUP (napájení kamery): PassivePoE PINY: 4,5 (V+) 7,8 (V-) |
| Doplňkové funkce portů | LAN2…LAN3Sekvenční spínání PoE výstupů: LAN2…LAN3 (při spuštění nebo po zkratu) |
Nespravované PoE switche a extendery jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE Passive.
Zařízení má velmi malé rozměry, což umožňuje snadnou instalaci v omezených prostorech.
To umožňuje instalaci zařízení do libovolné skříně, nejpohodlnějším způsobem montáže jsou však dedikované skříně řady ABOX a montážní plechy vybavené systémovým děrováním v rastru 10,8 mm. Systémové řešení umožňuje svislou nebo vodorovnou montáž vybraných zařízení v libovolné děrované části skříně nebo montážního plechu. Při použití dodatečného adaptéru lze zařízení instalovat na lištu TH-35.
Umožňuje montáž několika způsoby:
- „tradičně“ s použitím montážních kolíků v rastru 10,8, který je ve všech skříních ABOX
- přišroubováním vrutem přes doplňkové otvory k libovolnému rovnému povrchu
- s použitím montážního plechu ADD-RACK2U1 nebo ADD-RACK2U2
- s použitím doplňkových úchytek na lištu TH35 (DIN) ADD-TH35
Celkový výkon odebíraný kamerami připojenými k extenderu (PoE zařízeními) nesmí překročit výkonový rozpočet poskytovaný switchem napájejícím celou linku:
- pro standard 802.3af je to cca 13 W dostupných na extenderu
- pro standard 802.3at je to cca 25 W dostupných na extenderu
- pro PoE Passive je to maximálně 40 W dostupných na extenderu
- Zohledněte IR přísvity – zapínají se v noci a výrazně zvyšují odběr výkonu. Zohledněte také ztráty v napájecím vedení – závisí na jeho průřezu, délce a hodnotě napětí na PoE lince
Příklady použití
Základní použití zařízení – když potřebujeme na jednom kabelu UTP nainstalovat další IP kameru v místě již existující kamery nebo odbočit síť a PoE napájení do dalšího bodu.
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 1 vstupní port PoE, 2 výstupní porty pasivního PoE |
| Vstup PoE | LAN 1 PoE 802.3af/at nebo pasivní PoE |
| Výstup PoE | LAN 2 … LAN 3 pasivní PoE |
| Porty LAN 10/100 Mbps | LAN 1 … LAN 3 |
| Porty LAN + výstup PoE 10/100 Mbps | LAN 2 … LAN 3 |
| Vstupní napětí | 44 … 56 V |
| Výstupní napětí PoE | Vout = Vin |
| Příkon | 0,5 W |
| Řízení výstupního výkonu | PoE nelze deaktivovat |
| Přepěťová ochrana | LAN 1 … LAN 3 |
| Ochrana proti přetížení | LAN 1 – ochrana proti přetížení 1 A s automatickým resetem |
| Indikace napájení | LAN 1 (žlutá) – napájení zařízení |
| Indikace PoE | LAN 2 … LAN 3 (žlutá) – přítomnost PoE |
| Indikace přenosu | LAN 1 … LAN 3 (zelená) – spojení a přenos dat |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 51 (73) × 51 × 23 mm |
| Hmotnost | 0,042 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| Montáž | Montážní kolíky, k dispozici jsou další adaptéry pro lištu TH-35 a RACK |
| EAN kód | 5902143691242 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
