Popis

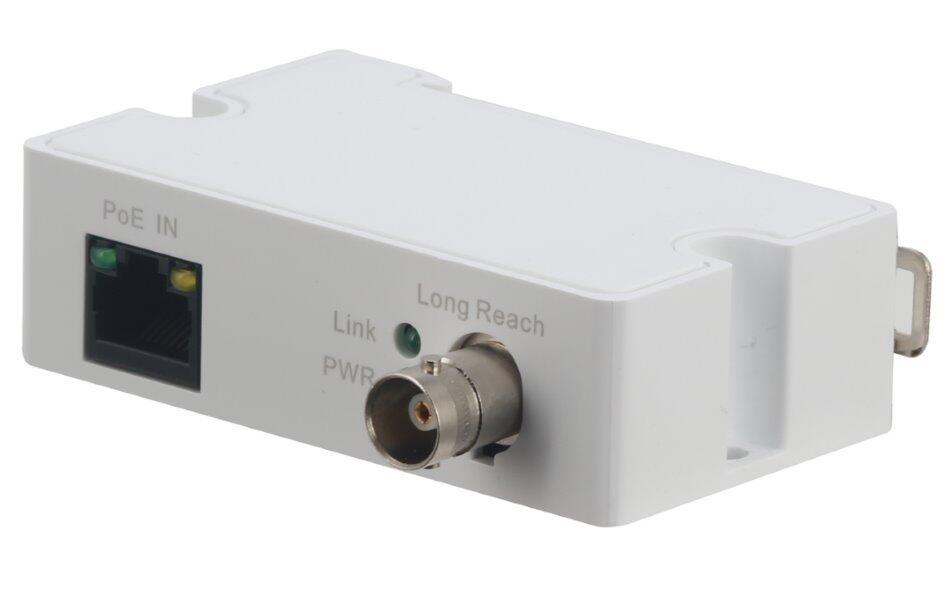

Převádí ePoE mezi UTP a koaxiálním vedením. Typicky je instalován u kamery, která je PoE napájená a sama přímo nepodporuje ePoE. Zabudovaný injektor podle IEEE 802.3at.
Konvertor dovoluje nasazení ePoE technologie i pro kamery, které nemají integrován ePoE čipset. Použít ji lze tak s jakoukoliv IP kamerou která podporuje 802.3af nebo 802.3at napájení. Dosah koaxiálního kabelového segmentu může být až 1 km.
Protistranou na koaxiálním vedení mu je konvertor LR1002-1EC nebo balun LR1002. Protistranou na UTP je libovolné Fast Ethernetové zařízení.
ZÁKLADNÍ SPECIFIKACE
- Porty: 1 x RJ-45 10/100Base-TX, 1 x BNC (F) 75 Ohm
- Ethernet standard: IEEE802.3, IEEE802.3u, IEEE802.3x
- Ochrana: proti přepětí, proti blesku do 4kV
- Napájení: PoE 802.3at/af, spotřeba <2W
- Provedení: na zeď, DIN lišta
- Provozní teplota: -30°C až 65°C, vlhkost 5 – 95 %
- Rozměry: 79 x 52 x 23 mm
- Hmotnost: 61 g
Co je ePoE:
- dovoluje provozovat IP kamery s PoE napájením na velmi dlouhých segmentech
- nepotřebuje žádnou změnu v topologii, nepotřebuje PoE extendery
- kombinace technologie BroadR-Reach a PoE IEEE 802.3af/at
- každý ePoE port je zároveň standardní Ethernetem 10/100 Mbps nebo 10/100/1000 Mbps
- rozpoznání režimů Ethernet vs. BroadR-Reach je automatické
- zapojením ePoE do normálního Ethernet portu nic nezkazíte ani nepoškodíte
- není povinností napájet zařízení přes ePoE, akceptuje stále i lokální napájení
- BroadR-Reach je standardizováno jako IEEE802.3bw 100BASE-T1
- BroadR-Reach pro svou komunikaci potřebuje pouze jeden kroucený pár, zbylé páry ve vedení jsou využívány pro PoE
- vedení může být snadno konvertováno na koaxiální, a to včetně napájení
Komunikační maxima pro CAT5E:
- 100 Mbps na 300 m, příkon zařízení max. 20 W
- 10 Mbps na 800 m, příkon zařízení max. 9 W
Komunikační maxima pro koaxiální vedení typu RG59:
- 100 Mbps na 400 m, příkon zařízení max. 18 W
- 10 Mbps na 800 m, příkon zařízení max. 10 W
