Popis
Gigabitový media konvertor Ethernet –> SFP, PoE OUT 802.3at/af/pasivní. 1× LAN 10/100/1000 Mb/s a 1× SFP 1000 Mb/s.
Nejdůležitější vlastnosti a funkce:
- autonegociace 10/100/1000 na portu LAN + PoE
- napájení přes šroubovací svorku (Vin), široký rozsah vstupního napětí
- snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
- velmi nízká spotřeba energie (< 1,5 W)
- malé rozměry modulu

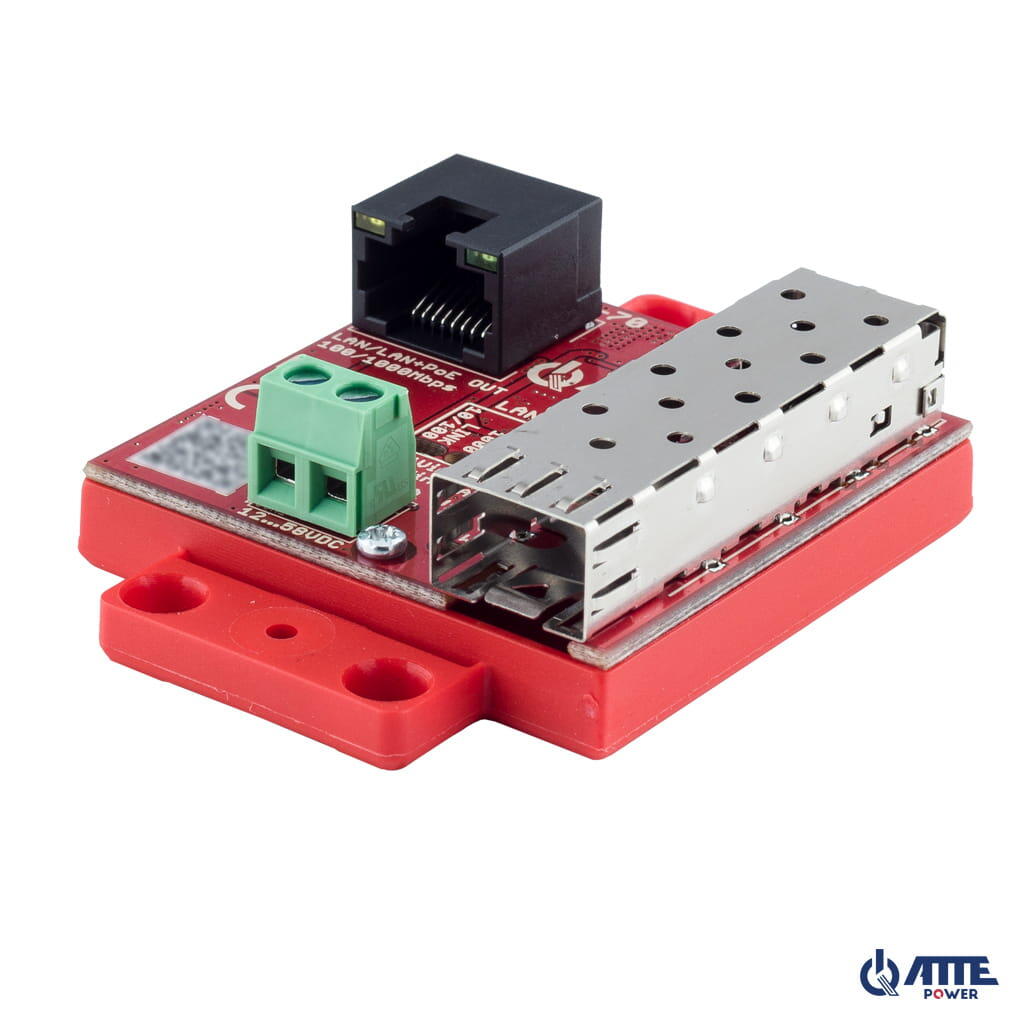

xFIBER-2-70 je gigabitový konvertor Ethernet – SFP určený pro IP kamerové systémy. Umožňuje změnu přenosového média z UTP kabelu na optické vlákno a naopak. Při použití libovolného SFP modulu kompatibilního se standardem IEEE 802.3z je možné přizpůsobit parametry optické trasy požadavkům instalace (např. spolupráce s jednovidovými nebo vícevidovými optickými vlákny).
Ve spojení se zdroji APS/AUPS a extendery APT/xPoE umožňuje snadné vytváření distribučních bodů pro rozsáhlé CCTV instalace založené na optické kabeláži.
Modul může být napájen výhradně prostřednictvím šroubovací svorky napětím v rozsahu 12–58 V DC. Gigabitový port LAN může obsluhovat zařízení napájená přes PoE pracující ve standardu 802.3af/at a PASSIVE (pro Vin >44 V DC). Po připojení odběrného zařízení dojde k automatické identifikaci a volbě příslušného standardu napájení PoE.
Malé rozměry umožňují instalaci zařízení do libovolné skříně, nejpohodlnějším způsobem montáže jsou však specializované skříně řady ABOX a montážní plechy vybavené systémovým děrováním s rastrem 10,8 mm. Systémové řešení umožňuje svislou nebo vodorovnou montáž vybraných zařízení do libovolné perforované části skříně nebo montážního plechu.
SFP moduly je nutné zakoupit samostatně (ATTE je nemá v nabídce); zařízení není kompatibilní se SFP moduly ve standardu IEEE 802.3u.
Příklady použití
Příklad použití xFIBER-2-70 jako distribučního bodu pro jednu IP kameru s PoE
Příklad použití xFIBER-2-70 a xPoE-3-11A v distribučním bodu se zálohováním napájení
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 1 výstupní port PoE, 1 port SFP |
| Výstup PoE | LAN / LAN + PoE OUT |
| Porty LAN 1000 Mbps | LAN / LAN + PoE OUT |
| Porty LAN + PoE OUT 1000 Mbps | LAN / LAN + PoE OUT |
| Vstupní napětí | 12 … 58 V |
| Přepěťová ochrana | LAN / LAN + PoE OUT, CON1 |
| Indikace rychlosti LAN | LAN LINK 10/100 (zelená) – přenos 10/100 Mbps, LAN LINK 1000 (zelená) – přenos 1000 Mbps |
| Indikace aktivity optického vlákna | FIBER ACT (zelená) – aktivita na portu SFP |
| Indikace optického spojení | FIBER LINK (zelená) – navázání spojení na portu SFP |
| Indikace napájení | LED PWR (bílá) – přítomnost napájení |
| Indikace PoE | LED LAN (žlutá) – přítomnost PoE |
| Indikace přenosu | LAN ACT (zelená) – aktivita na portu LAN |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 51 × 51 (73) × 21 mm |
| Hmotnost | 0,029 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| Montáž | Montážní kolíky, lišta TH35 s přídavným držákem, možnost přišroubování na rovný povrch |
| EAN kód | 5902143691327 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
