ATTE APT-4-11-CA1 4portový PoE switch 10/100 Mb/s, extender, 1× PoE IN 802.3af/at/bt60 + 3× PoE OUT 802.3af/at, ve venkovním krytu IP68 ABOX-CA1, napájený přes PoE alebo skrutkovací svorky.

Popis

APT-4-11-CA1 je síťový přepínač PoE, který může pracovat jako extender (repeater) sítě LAN a napájení PoE. Nejčastěji se používá v situacích, kdy potřebujeme na jednom kabelu UTP provozovat několik síťových zařízení (např. několik IP kamer) nebo když je nezbytné další síťové odbočení.

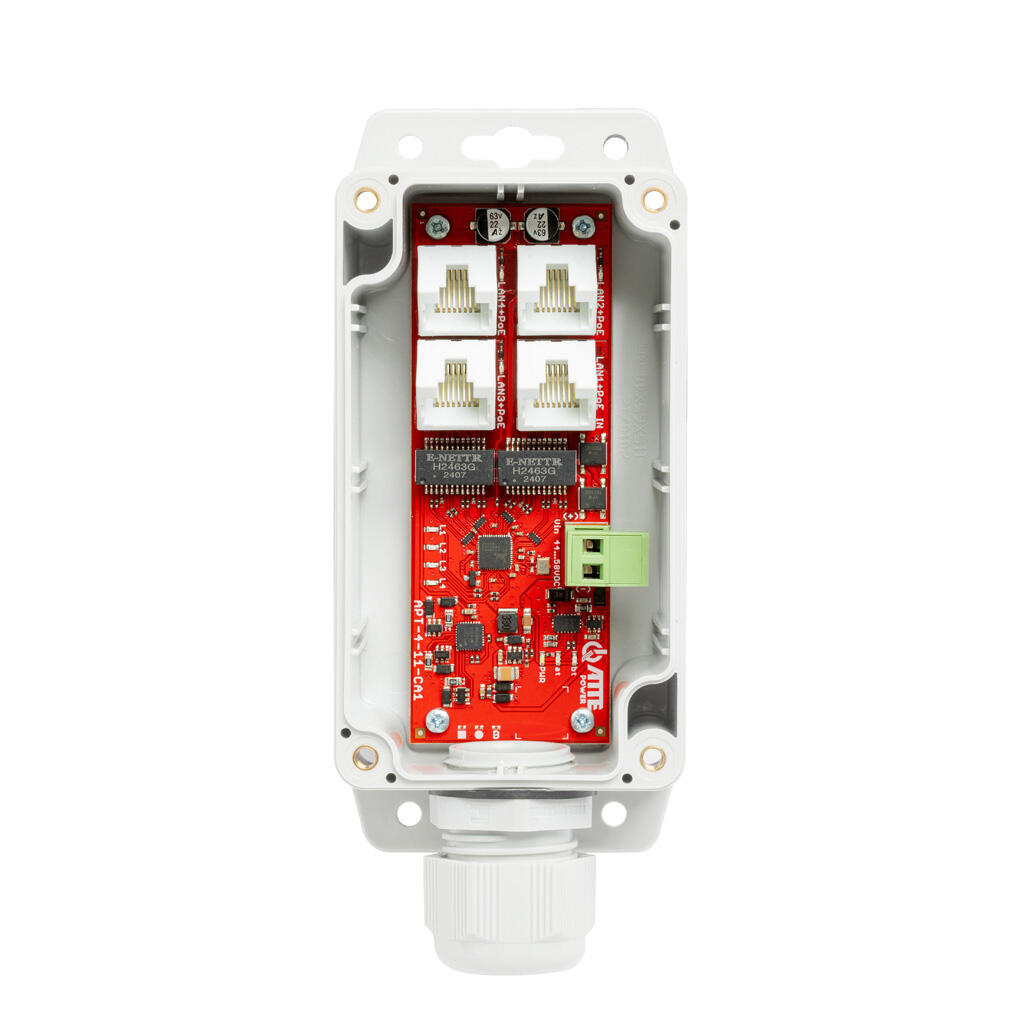

Zařízení je namontováno ve venkovním krytu ABOX-CA1, který má stupeň krytí IP68.

Zařízení umožňuje napájet až 3 PoE přijímače pomocí jednoho kabelu UTP. Je vhodné v situacích, kdy není možné přivést nový kabel nebo by jeho instalace byla spojena s dodatečnými náklady.

APT-4-11-CA1 může plnit roli extenderu sítě LAN + PoE v situacích, kdy vzdálenost mezi zařízeními přesahuje 100 m. Pokud je možné rozdělit kabel na úseky kratší než 100 m, lze APT-4-11-CA1 použít pro zvýšení dosahu bez nutnosti připojení dalšího napájení při zachování plné propustnosti 100 Mb/s.

Vestavěná funkce LR150 (Long Range 150 m) umožňuje stabilní provoz všech portů až do vzdálenosti 150 metrů po UTP při rychlosti 100 Mb/s a napájení PoE. To umožní instalaci kamer bez použití dodatečného mezilehlého extenderu při vzdálenostech nad 100 m.

Základní použití:

• jako rozdělovač pro 3 PoE přijímače (IP kamery) napájené jedním kabelem UTP, např. při montáži dalších kamer v místě již existujících kamer bez výměny kabeláže
• v kaskádovém (sériovém) zapojení pro připojení několika IP PoE zařízení na vzdálenostech přesahujících 100 m kabelu UTP
• možnost lokálního napájení umožňuje vytvoření složité struktury distribučních bodů v rozsáhlých instalacích

APT-4-11-CA1 je určen ke spolupráci s libovolnými síťovými zařízeními, IP kamerami a dalšími zařízeními napájenými podle standardu PoE 802.3af/at.

Zařízení řady APT (Atte Power Tree) zajišťují kompatibilitu se standardy IEEE 802.3af/at/bt jako PoE přijímače a IEEE 802.3af/at na všech výstupních portech. Po připojení zařízení k výstupním portům 2–4 proběhne identifikace přijímače a pokud jde o zařízení napájené přes PoE, bude na portu zapnuto napájení.

Switch APT umožňuje napájení z externího napájecího zdroje prostřednictvím doplňkového zásuvného šroubového konektoru; v takovém případě je port LAN 1 využíván jako síťový port LAN (bez napájení PoE).

Standard identifikace PoE, provozní stav a dostupný výkon pro přijímače jsou signalizovány pomocí LED diod:

• LED PWR (červená) – napájení
• LED L1 … L4 (zelená) – přenos na portech LAN 1 … LAN 4
• LED v portech RJ45 (červená) – napájení PoE na portu
• LED at (červená) – identifikace jako PoE přijímač 30 W
• LED bt (červená) – identifikace jako PoE přijímač 60 W

Nejdůležitější vlastnosti a funkce

• může být napájen z jiného PoE switche ve standardu 802.3af, 802.3at, 802.3bt nebo PoE Passive (port PoE IN)
• zesiluje a rozděluje síťový signál (plně funkční switch 100 Mb/s)
• kaskádové napájení (jeden switch napájí další)
• možnost napájení až 3 PoE přijímačů 802.3af/at
• až 60 W celkového výkonu při napájení přes UTP
• vysoký stupeň krytí IP (IP68)
• vestavěná funkce LR150 zvyšuje maximální přenosovou vzdálenost na 150 metrů
• přehledná signalizace provozního stavu a identifikace
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• široký rozsah provozních teplot (-25 °C…+65 °C)

APT-4-11-CA1 je namontován ve venkovním krytu ABOX-CA1, který je vybaven jednou kabelovou vývodkou M25 s vložkou pro 4 vodiče o průměru 5 mm.

Montáž zařízení se provádí pomocí montážních otvorů. K dispozici je také možnost dokoupení doplňkového sloupového adaptéru, který umožňuje montáž krytu na sloup.

Zařízení má stupeň krytí IP68, díky čemuž je řešením určeným pro venkovní montáž. Kryt zajišťuje plnou odolnost vůči atmosférickým vlivům.

Kryt ABOX-CA1 umožňuje montáž několika způsoby:

• přišroubováním přes montážní otvory k libovolnému rovnému povrchu
• pomocí doplňkového adaptéru ADD-PMACA1 lze modul namontovat na sloup

Instalační poznámky

Celkový výkon odebíraný kamerami (PoE přijímači) připojenými k extenderu nesmí překročit výkonový rozpočet poskytovaný switchem, který napájí celou linku:

• pro standard 802.3af je to přibližně 13 W dostupných na extenderu
• pro standard 802.3at je to přibližně 25 W dostupných na extenderu
• pro standard 802.3bt je to přibližně 51 W dostupných na extenderu

Zohledněte IR přísvity – zapínají se v noci a výrazně zvyšují odběr výkonu.

Zohledněte také ztráty na napájecím vodiči – závisí na jeho průřezu, délce a hodnotě napětí na lince PoE.

Příklady použití

Příklad použití APT-4-11-CA1 jako extenderu sítě LAN+PoE pro 3 PoE IP kamery.

Příklad použití APT-4-11-CA1 jako extenderu sítě LAN+PoE, napájeného prostřednictvím šroubového konektoru, pro 3 PoE IP kamery.

Použití APT-4-11-CA1 společně s midspanem IPM-90-550 pro napájení 5 PoE IP kamer na jednom kabelu UTP.

Kaskádové použití APT-4-11-CA1 společně s APT-5-50 za účelem napájení 5 PoE IP kamer.
