Popis

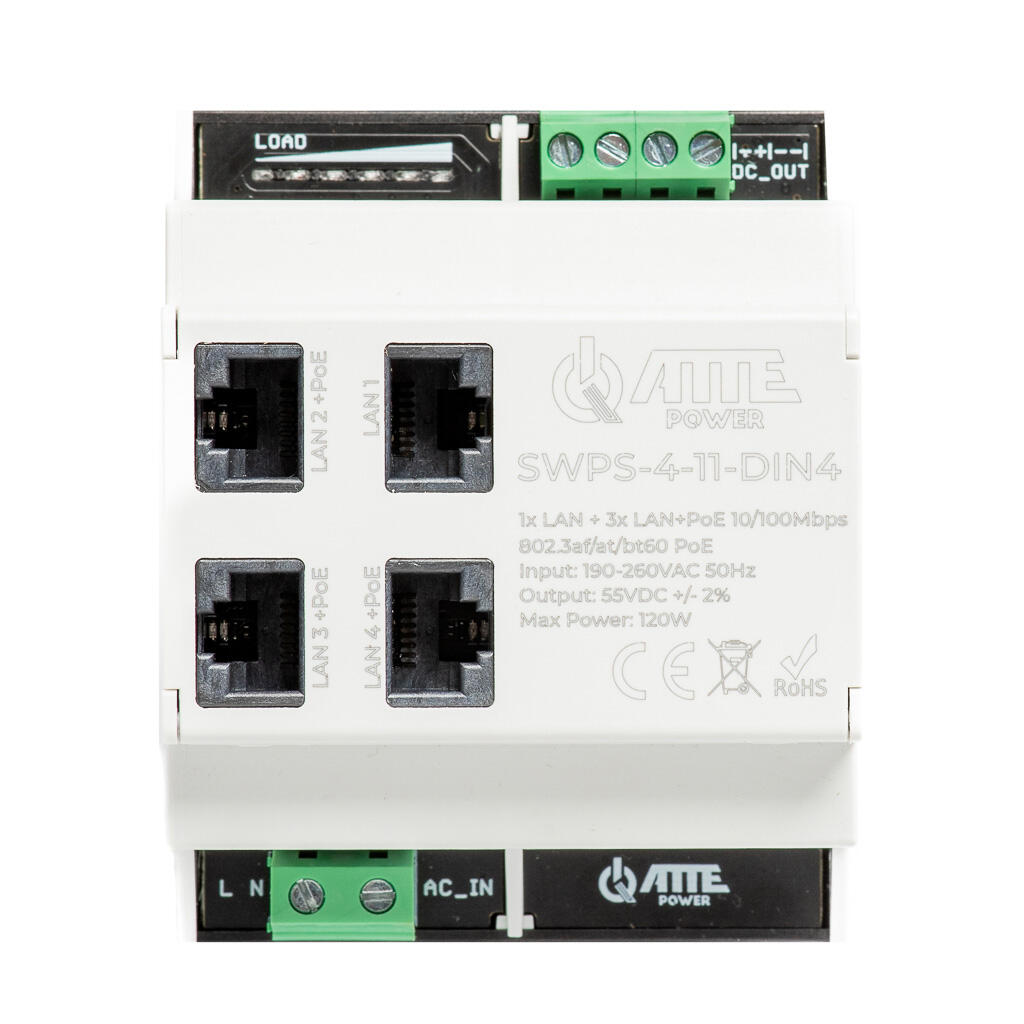

SWPS-4-11-DIN4 je PoE switch s vestavěným napájecím zdrojem v krytu DIN4, který umožňuje montáž na lištu TH35. Zařízení se nejčastěji používá v systémech automatizace nebo monitoringu tam, kde je potřeba napájet až 3 IP PoE zařízení.
PoE switch je vybaven 4 porty RJ45, z nichž 3 jsou PoE porty pracující ve standardu 802.3af/at/bt60, díky čemuž může zařízení fungovat jako distribuční bod pro napájení několika zařízení prostřednictvím kabelu UTP.
Celkový výkon switche SWPS-4-11-DIN4 je 120 W; tento výkon je rozdělen mezi 3 PoE výstupy a doplňkový výstup 55 V realizovaný prostřednictvím šroubové svorky DC_OUT.
Zařízení podporuje redundantní napájení, které lze realizovat použitím druhého modulu se stejným napětím, například SWPS-4-11-DIN4 nebo APS-120-550-DIN4.
Vestavěná funkce LR150 (Long Range 150 m) umožňuje stabilní provoz všech portů až na vzdálenost 150 metrů po UTP při rychlosti 100 Mb/s se současným napájením PoE. To umožňuje instalaci kamer bez použití dodatečného mezilehlého extenderu.
Standard identifikace PoE, přenos i odběr výkonu připojenými zařízeními jsou signalizovány pomocí LED diod:
- LED u portu LAN1 (bílá) – napájení zařízení
- LED v konektorech RJ45 (červená) – PoE napájení na portu
- LED v konektorech RJ45 (zelená) – datový přenos na portu
Switch je rovněž vybaven indikátorem zatížení, díky němuž lze snadno určit odběr výkonu zařízení:
| Barva | Význam |
| Bílá | Pohotovostní režim (bez zátěže) |
| Zelená | Aktuální odběr výkonu |
| Modrá | Uložený nejvyšší odběr výkonu |
| Červená | Překročení odběru výkonu ~110 W (stav blízký přetížení) |
Nejdůležitější vlastnosti a funkce:
- možnost napájení až 3 PoE zařízení 802.3af/at/bt60
- až 120 W celkového výkonu ze zdroje
- vysoká účinnost modulu >90 %
- redundantní napájení (zajišťuje kontinuitu napájení prostřednictvím druhého modulu)
- vestavěná funkce LR150 zvyšuje maximální přenosovou vzdálenost na 150 metrů
- přehledná signalizace provozního stavu a odběru výkonu
- snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
- široký rozsah provozních teplot
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 3 porty PoE, 1 port UpLink, 2 šroubovací svorkovnice |
| Výstup PoE | LAN 2 … LAN 4 PoE 802.3af/at/bt60 |
| Porty LAN 10/100 Mbps | LAN 1 … LAN 4 |
| Porty LAN + PoE OUT 10/100 Mbps | LAN 2 … LAN 4 |
| Typ napájecího zdroje | Spínaný napájecí zdroj |
| Výstupní napětí | 55 V +/-1 %, dostupné na konektoru DC_OUT a portech LAN 2 … LAN 4 |
| Vstupní napětí | 190 … 260 VAC, 50 Hz |
| Výkon | 120 W |
| Ochrana vstupu napájecího zdroje | Zpožděná pojistka 3,15 A |
| Ochrana výstupu napájecího zdroje | Ochrana proti přetížení napájecího zdroje 2,5 A |
| Ochrana proti přetížení napájecího zdroje | LAN 2 … LAN 4 |
| Přepěťová ochrana | LAN 1 … LAN 4, AC_IN, DC_OUT |
| Účinnost | 95 % při 120 W |
| Indikace provozu | LED v portu LAN 1 (bílá) – napájení |
| Indikace PoE | LED v portu RJ45 (červená) – napájení PoE v portu |
| Indikace přenosu | LED v portu RJ45 (zelená) – spojení a přenos dat |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 72 × 90 × 61 mm |
| Hmotnost | 0,185 kg |
| Stupeň krytí | IP20 |
| Kryt | DIN4 / plast / šedá, černá / v souladu s DIN 43880 |
| Montáž | Na lištu TH35 |
| EAN kód | 5902143691853 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
