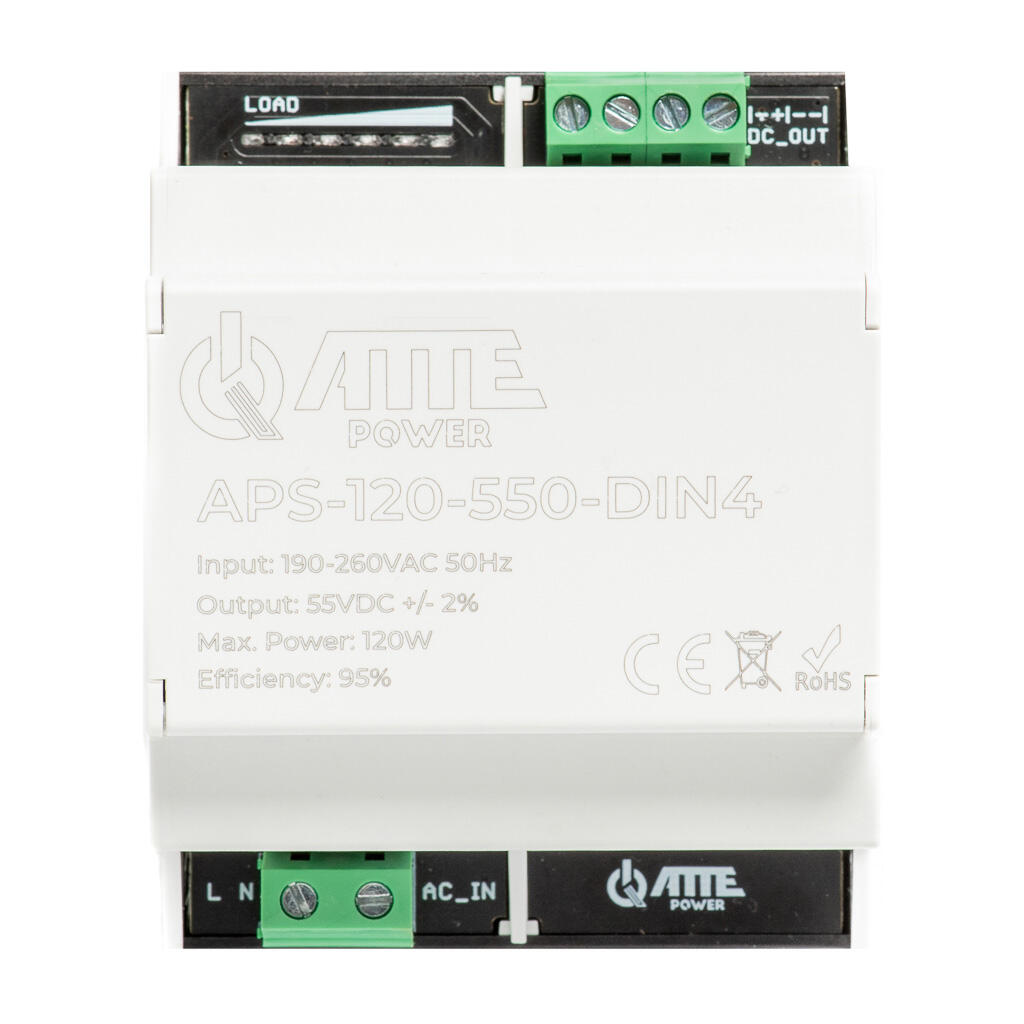

ATTE APS-120-550-DIN4 Spínaný napájací zdroj, vstupní napětí 230 V AC, výstupní napětí 55 V DC, výstupní výkon 120 W, v pouzdře DIN4 pre montáž na lištu TH35, s indikací zátěže.

Popis

APS-120-550-DIN4 je impulsní napájecí zdroj v pouzdře DIN4 umožňujícím montáž na lištu TH35. Zařízení poskytuje na výstupu napětí 55 V. Nejčastěji se používá k napájení IP PoE zařízení, například PoE switchů, v systémech automatizace a monitoringu.

Celkový výkon napájecího zdroje APS-120-550-DIN4 činí 120 W a je k dispozici na šroubovací svorce DC_OUT. Standardizované pouzdro zajišťuje ochranu před mechanickým poškozením a usnadňuje integraci zařízení v systémech automatizace a monitoringu. Stupeň krytí IP20; pro zajištění ochrany před vlivy počasí a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).

Zařízení umožňuje redundantní napájení, které lze realizovat použitím druhého modulu se stejným napětím, například SWPS-4-11-DIN4 nebo APS-120-550-DIN4.

Napájecí zdroj je vybaven indikátorem zatížení, díky němuž lze snadno určit příkon zařízení:

Poznámky k instalaci

• Pokud chceme využít redundantní napájení zařízení, je nejlepší je napájet ze samostatných fází instalace, aby při výpadku jedné fáze mohla druhá zůstat v provozu.

Příklady použití

Příklad použití APS-120-550-DIN4 pro napájení 6 IP PoE kamer prostřednictvím APT-5-50 a APT-4-11.

Příklad použití dvou modulů APS-120-550-DIN4 k zajištění kontinuity napájení (redundantní napájení) pro 6 IP PoE kamer.

Příklad použití SWPS-4-11-DIN4 a APT-4-11 pro napájení 5 IP PoE kamer s připojeným doplňkovým napájecím zdrojem APS-120-550-DIN4 pro zajištění kontinuity napájení (redundantní napájení).
