Popis

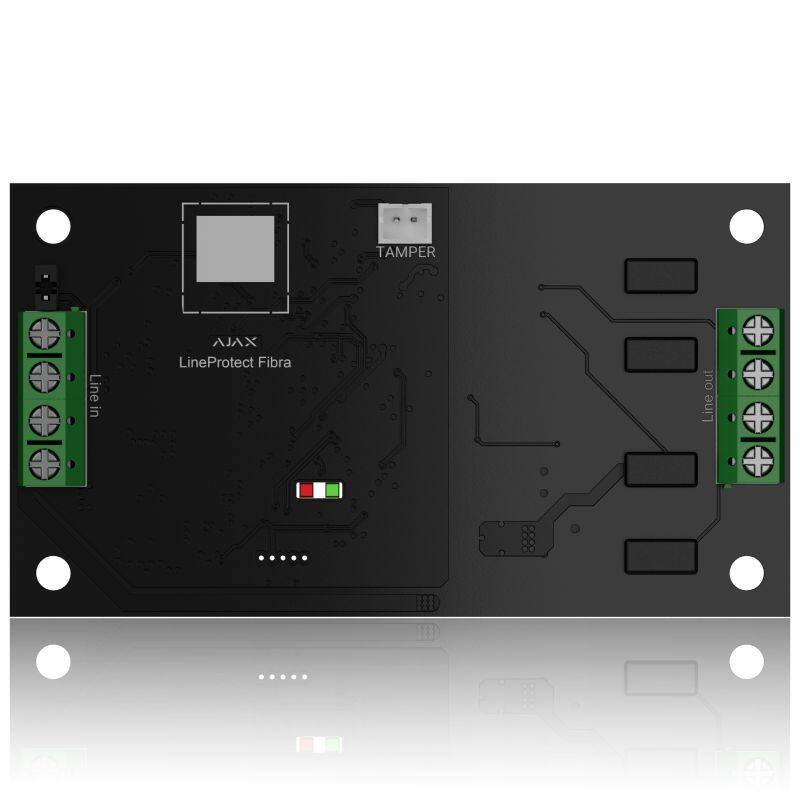

Ajax LineProtect Fibra – Modul pro ochranu zařízení na lince Fibra před zkratem a sabotáží.
Modul je kompatibilní pouze s huby Ajax podporujícími protokol Fibra.
LineProtect Fibra chrání rozbočovače Ajax a kabelová zařízení před sabotáží, pokud narušitel způsobí zkrat, použije proud 110/230 V~ nebo použije paralyzér.Modul monitoruje vstupní a výstupní napětí na vedení Fibra. Pokud LineProtect zjistí abnormální napětí na lince, aktivuje pojistky a přeruší napájení zařízení, která jsou instalována před modulem.
Ochrana proti sabotáži, pokud narušitel použije proud
LineProtect Fibra chrání huby Ajax a drátová zařízení Fibra před sabotáží, když narušitel na lince způsobí zkrat, použije střídavé napětí 110/230 V nebo použije paralyzéry. Modul monitoruje vstupní a výstupní napětí na lince Fibra. Pokud LineProtect detekuje abnormální napětí na lince, aktivuje pojistky a přeruší napájení zařízení nainstalovaných před modulem.
Chrání zařízení na lince Fibra při:
- Zkratu
- Použití střídavého napětí 110/230V
- Použití paralyzéru
- Výskytu vysokého napětí na lince Fibra
Komunikační technologie Fibra
Fibra je protokol pro drátový přenos dat poskytující rychlou a bezpečnou obousměrnou komunikaci mezi hubem a zařízeními. Protokol zajišťuje okamžitý přenos poplachových zpráv se všemi užitečnými informacemi – uživatelé systému a poplachové přijímací centrum vždy přesně vědí, které zařízení bylo aktivováno a kdy a kde se to stalo.
Protokol Fibra využívá šifrování a autentizaci zařízení, aby se zabránilo jejich padělání. Podporuje funkci pravidelného dotazování pro sledování stavu zařízení v reálném čase. Kabel U/UTP cat.5 poskytuje rozsah kabelového připojení až 2 000 m mezi hubem a LineProtect a mezi modulem a připojenými zařízeními za ním.
- Informativní notifikace
- Šifrovaná komunikace a ochrana proti padělání
- Nízká spotřeba energie – do 0.17W
- Nastavitelný interval dotazování stavu zařízení od 12 do 300 vteřin
Snadná montáž s použitím krytu Case
LineProtect je primárně určen pro instalaci do speciálního krytu Ajax Case. Kryt umožňuje optimální uspořádání kabelů pro připojení linky Fibra a disponuje speciálními držáky pro modul a sabotážním kontaktem tamper.K dispozici je několik variant s různou velikostí. Do krytu můžete namontovat jeden modul LineProtect nebo několik dalších zařízení, jako je LineSplit, MultiRelay atd.Pro potřeby objektu lze zvolit požadovaný minimální počet krytů s optimální sadou zařízení, což šetří rozpočet a urychluje instalaci zabezpečovacího systému.
Rychlá instalace a spuštění
Modul LineProtect se instaluje na speciální držáky do krytu Case. Modul se snadno spáruje s hubem automaticky pomocí funkce skenování linky Fibra nebo ručně pomocí QR kódu. Všechna nastavení lze změnit v místě instalace nebo vzdáleně v mobilních či desktop aplikacích Ajax. Instalačním technikům vše uvedené výrazně šetří čas.
- Instalace do krytu Ajax Case
- Spárování s hubem pomocí skenování linky nebo QR kódu
- Vzdálené testování a konfigurace
Technická specifikace
Klasifikace:Modul pro ochranu drátové linky Fibra před zkratem, přepětím a sabotážíTyp zařízení:DrátovéInstalace: VnitřníKompatibilita:Hub Hybrid (2G)Hub Hybrid (4G)Shoda se standardy:Stupeň zabezpečení 3,třída prostředí II dle EN 50131PD 6662:2017CEPřipojení k lince Fibra:Počet vstupních linek – 1Počet výstupních linek – 1Napájení:24 V DC (z linky Fibra)Spotřeba max. 0.17 WVýstupní napětí – 24 V DCDrátová technologie Fibra:Dosah komunikace – až do 2 000 m (kabel UTP Cat.e, 4x2x0.51mm)Obousměrná komunikace mezi zařízenímiBlokové šifrování založené na algoritmu AESInterval dotazování hubem — 12-300 sOkamžité doručení notifikaceVzdálené nastavení a testováníDoporučený typ kabelu:Signální, měděný, 4×0,22mm2Rozsah provozní teploty: od -10°C do +40°CProvozní vlhkost: až do 75%Ochrana proti sabotáži:Ochrana proti zkratuOchrana proti přivedení napětí 110/230V ACOchrana proti použití paralyzéruOchrana proti vysokému napětí na lince FibraPrevence padělání (autentizace zařízení)Detekce ztráty komunikace s hubem (nastavitelně od 36 vteřin)Tamper pro detekci otevření krytu (při použití Ajax Case)Rozměry:90 x 50 x 15 mmHmotnost:34 gObsah balení:Modul Ajax LineProtect FibraUživatelská příručka
Pozn.: Kryt Ajax Case není součástí balení, lze zakoupit samostatně
kód: AJAX61381
