Popis

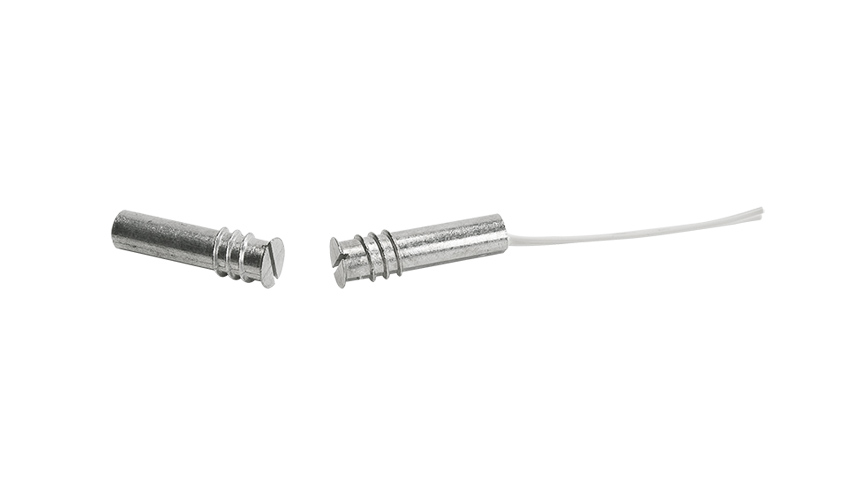

Magnetické kontakty sú jednými zo základných zariadení obvodovej ochrany. Slúžia na zabezpečenie okien, dverí a podobne, a reagujú na otvorenie. Magnetický kontakt K-3 je určený na zapustenú montáž pripevnením na rám okna alebo na zárubňu dverí. K-3 sa skladá z dvoch častí: magnetického kontaktu a magnetu. Oddialenie jednej časti od druhej spôsobuje rozpojenie obvodu detektora, čo je signalizované ako narušenie. Magnetický kontakt K-3 2E má dodatočne 2 rezistory 1,1 k? prepojené s kontaktom v konfigurácii 2EOL. Rezistory umožňujú zabezpečovacej ústredni zistiť sabotáž detektora kontrolovaním zmeny odporu na vstupe.K-3 2E je určený na činnosť s ľubovoľnou zabezpečovacou ústredňou so vstupmi typu NC, a v systémoch domácej automatizácie ako ovládací prvok.
zapustená montáž
zabudované rezistory 1,1 kOhm v konfigurácii 2EOL/NC
hliníkový obal
