Popis

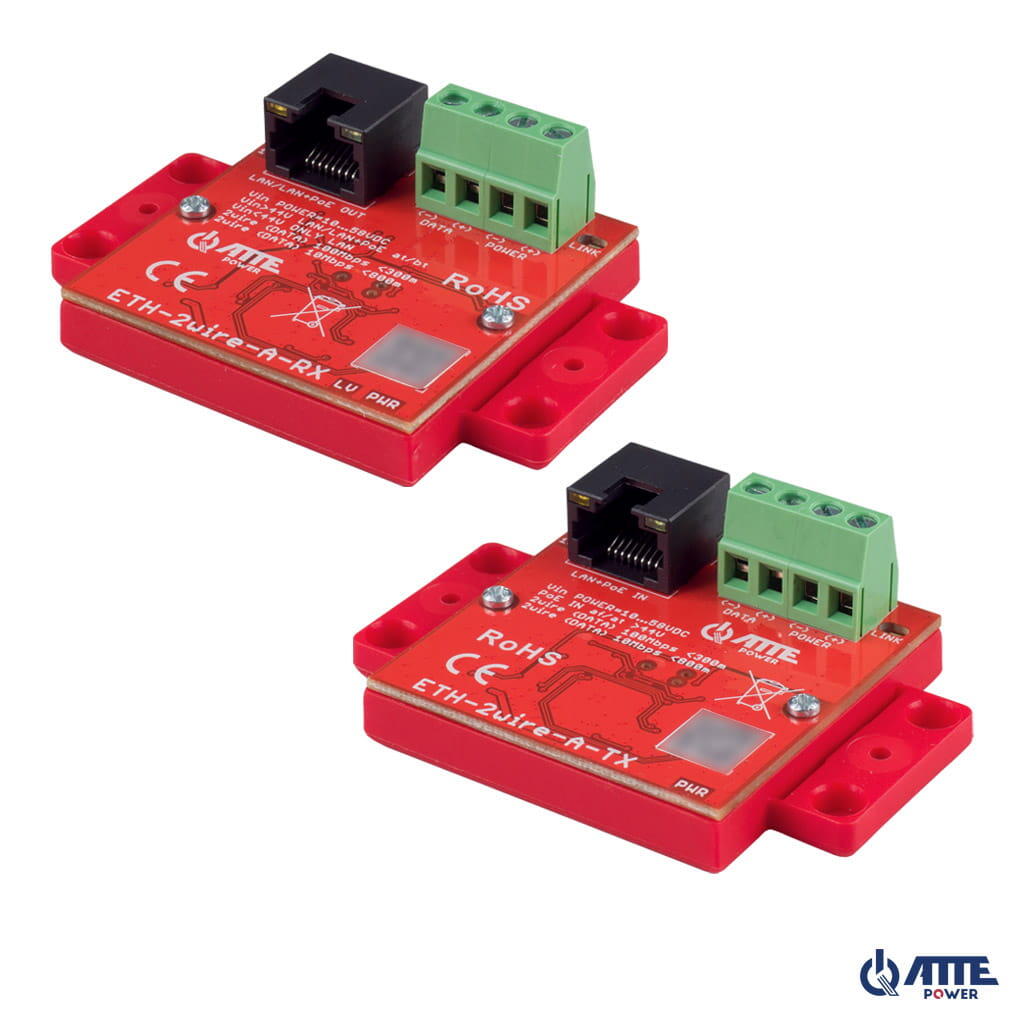

ETH-2wire-A-SET je sada aktivních převodníků pro přenos dat sítě Ethernet a napájení PoE s využitím 2 vodičů, např. jednoho páru kroucené dvojlinky UTP. Sada umožňuje instalaci kamer nebo jiných IP PoE zařízení v místech, kde výměna stávající kabeláže není možná nebo není ekonomicky výhodná.
Základní použití:
- instalace IP PoE kamer v místě stávajících analogových kamer
- pro přenos LAN + PoE pomocí kabelu UTP, u kterého byla část žil mechanicky poškozena
- výměna domovního telefonu za IP videotelefon
- využití stávajícího telefonního kabelu pro přenos dat Ethernet
- instalace VoIP telefonů na stávající telefonní kabeláži
Vysílač ETH-2wire-A-TX je napájen z libovolného PoE switche (port RJ45) a následně s využitím 2 vodičů umožňuje obousměrnou síťovou komunikaci a napájení přijímače ETH-2wire-A-RX spolu s IP PoE kamerou. Výstupní LAN port pracuje ve standardu 802.3af/at/bt.
Při použití jednoho páru kabelu UTP lze dosáhnout přenosové vzdálenosti:
- až 800 m při propustnosti 10 Mbps
- až 300 m při propustnosti 100 Mbps
Propustnost linky 2wire se nastavuje automaticky v závislosti na stabilitě spojení. Snížení propustnosti na 10 Mbps je signalizováno rozsvícením přídavné LED 10M u síťového konektoru. To umožňuje rychlou diagnostiku stavu spojení.
V případě použití jiných kabelů než kroucené dvojlinky UTP se maximální dosah i propustnost mohou lišit od uvedených hodnot. Faktory, jako je kvalita kabelu, počet spojů na kabelové trase, poškození izolace a podmínky prostředí v místě instalace, mohou ovlivnit skutečnou přenosovou vzdálenost a je nutné je zohlednit při návrhu.
Přenos, propustnost a kontrola napětí jsou signalizovány pomocí LED diod:
- PWR – zařízení je napájeno
- LED LINK – signalizace přenosu mezi moduly
- LED 10M – dostupná propustnost je 10 Mbps
- LED LV – Low voltage, nízké napětí (<44V) na zařízení
LED LV zůstává v latovaném stavu a signalizuje pokles napětí na přijímači ETH-2wire-A-RX pod 44 V DC. Lze ji resetovat vypnutím zařízení a jeho opětovným zapnutím.
Její rozsvícení signalizuje nutnost ověřit správnost napájení sady. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo může znemožnit spuštění po restartu PoE přijímačů připojených k ETH-2wire-A-RX.
Moduly ETH-2wire-A-SET umožňují napájení z externích napájecích zdrojů prostřednictvím přídavných šroubových svorek POWER. Pro správné napájení PoE přijímačů musí být napětí vyšší než 44 V.
Nejdůležitější vlastnosti a funkce:
- možnost přenosu Ethernetu pomocí libovolných 2 žil kabelu
- přenos rychlostí 100 Mbps do 300 m a 10 Mbps do 800 m po žilách kabelu UTP
- možnost napájení z PoE switche ve standardu 802.3af, 802.3at nebo PoE Passive (port PoE IN)
- přehledná signalizace provozního stavu, propustnosti a přenosu
- malé rozměry zařízení umožňující montáž ve stísněných prostorách, např. v základně kamery
- nízká spotřeba zařízení (< 1,35W)
- snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
- široký rozsah provozních teplot
Zařízení má stupeň krytí IP20; pro zajištění ochrany před povětrnostními vlivy a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).
Pokud bude zařízení použito ve stísněném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.
ETH-2wire-A-SET je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:
- pomocí montážních kolíků v rozteči 10,8 mm, která je použita ve všech skříních ABOX
- pomocí montážních kolíků pro adaptéry RACK 19” a RACK 10”
- přišroubováním přes doplňkové otvory k libovolnému rovnému povrchu
- s použitím doplňkového adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)
Instalační poznámky
- uvedené hodnoty propustnosti a vzdálenosti byly stanoveny pro jeden pár žil kabelu UTP; ve skutečnosti se mohou lišit v závislosti na kabelu použitém na trase 2wire.
- propustnost linky 2wire se nastavuje automaticky v závislosti na stabilitě spojení.
- moduly se propojují párem vodičů pomocí svorek DATA, které přenášejí data i napájení. Svorka POWER by měla být používána pouze pro napájení z externího zdroje.
Příklady použití
Základní použití ETH-2wire-A-SET pro přenos Ethernetu po dvou vodičích.
Příklad použití ETH-2wire-A-SET pro napájení IP PoE kamery při napájení modulů z externího zdroje.
Příklad použití ETH-2wire-A-SET pro přenos Ethernetu po dvou vodičích při napájení zařízení z externího zdroje.
Příklad použití ETH-2wire-A-SET pro napájení 3 IP PoE kamer po dvou vodičích v kombinaci se switchem APT-4-11.
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 2 porty PoE, 2 šroubovací svorkovnice |
| Vstup PoE | LAN + vstup PoE 802.3af/at |
| Výstup PoE | LAN + výstup PoE 802.3af/at/bt60 |
| Porty LAN 10/100 Mbps | LAN + vstup PoE, LAN + výstup PoE |
| Vstupní napětí | Vin PoE – 24 … 56 V, Vin napájení – 12 … 56 V |
| Výstupní napětí PoE | Vout = Vin (44 … 56 VDC) |
| Příkon | 1,35 W (celý kanál) |
| Řízení výstupního výkonu | Auto-negotiation |
| Přepěťová ochrana | LAN a DATA |
| Ochrana proti přetížení | ETH-2wire-A-TX – ochrana proti přetížení 0,6 A |
| Délka kabelu 2WIRE | < 800 m – 2 samostatné kroucené vodiče, např. 1 kroucený pár UTP |
| Indikace dat 2WIRE | LED LINK (zelená) – spojení a přenos dat na trase 2WIRE |
| Indikace napájení | LED PWR – přítomnost napájení |
| Indikace PoE | LED portu RJ45 (žlutá) – přítomnost PoE |
| Indikace přenosu | LED portu RJ45 (zelená) – spojení a přenos dat v síti LAN |
| Indikace rychlosti LAN | LED 10Mb – přenos LAN v kanálu 2WIRE rychlostí 10 Mbps |
| Indikace nízkého napětí | LED LV – signalizační LED nízkého napětí (< 44 V) |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 51 × 51 (73) × 23 mm |
| Hmotnost | 0,056 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| EAN kód | 5902143691617 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
