Popis

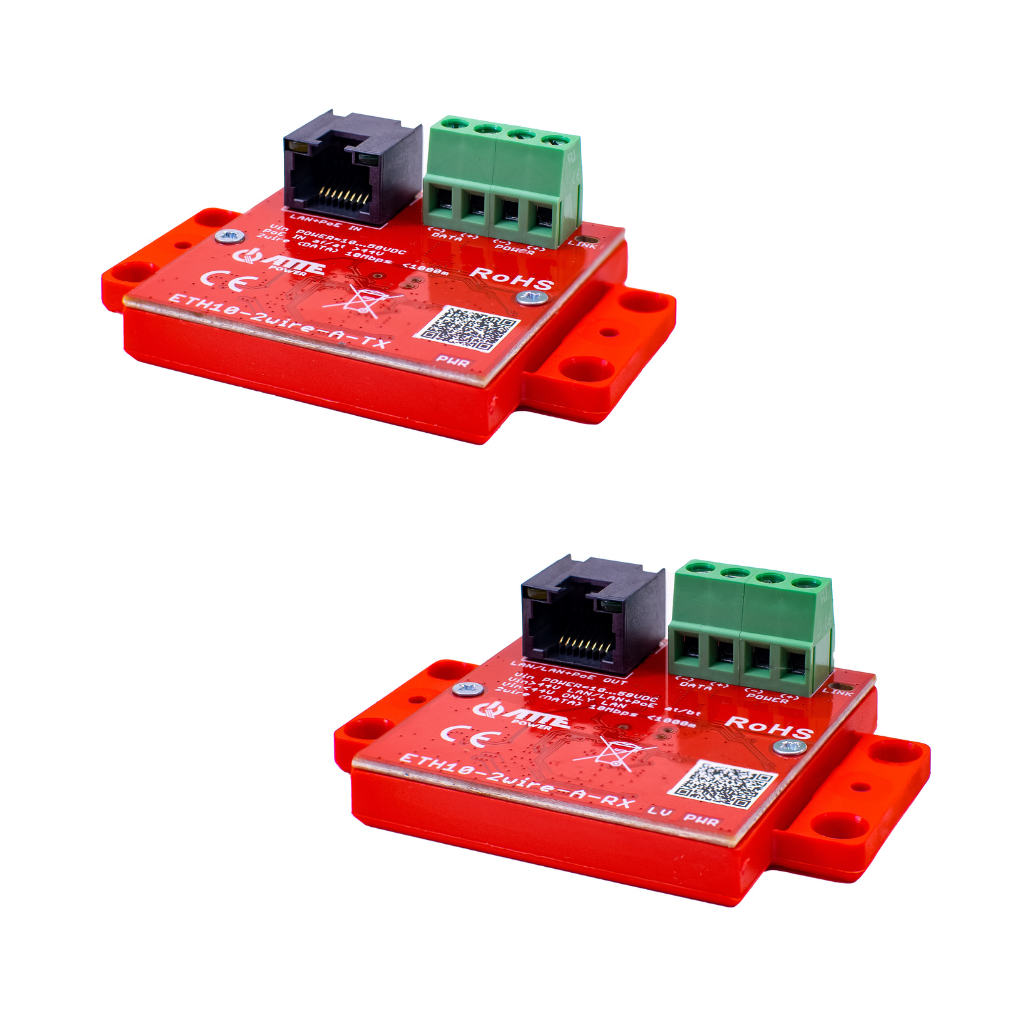

ETH10-2wire-A-SET je sada aktivních převodníků pro přenos síťových dat Ethernet a napájení PoE s využitím 2 vodičů, např. jednoho páru kroucené dvoulinky UTP. Sada umožňuje instalaci kamer nebo jiných IP PoE zařízení v místech, kde výměna stávající kabeláže není možná nebo není ekonomicky výhodná. Vyznačuje se vysokou odolností vůči vnějšímu rušení.
Základní použití:
- instalace IP PoE kamer v místech stávajících analogových kamer
- pro přenos LAN + PoE pomocí kabelu UTP, u kterého byla část žil mechanicky poškozena
- výměna domovního telefonu za IP videotelefon
- využití telefonního kabelu pro přenos dat Ethernet
- instalace telefonů VOIP na stávající telefonní kabeláži
- pro instalaci IP PoE kamer ve výtazích na stávajícím závěsném kabelu
Díky vysoké odolnosti vůči rušení může být ETH10-2wire-A-SET použit na libovolném vodiči, maximální přenosové vzdálenosti se však mohou lišit v závislosti na jeho typu. Sada převodníků dosahuje nejlepších výsledků při použití kroucené dvoulinky UTP. Vhodná izolace proti elektromagnetickému rušení a zkroucení žil v 2wire trase mají pozitivní vliv na dosah přenosu. Maximální délka vodičů v 2wire trase je 1000 m.
V případě jiných vodičů než kroucené dvoulinky UTP se maximální dosah a propustnost mohou lišit od uvedených hodnot. Faktory jako kvalita vodiče, počet spojů na kabelové trase, poškození izolace a podmínky prostředí v místě instalace mohou ovlivnit skutečnou přenosovou vzdálenost a je třeba je zohlednit při návrhu.
Modul ETH10-2wire-A-TX je napájen z libovolného PoE switche (port RJ45) a následně prostřednictvím 2 vodičů umožňuje obousměrnou síťovou komunikaci a napájení modulu ETH10-2wire-A-RX společně s PoE kamerou.
Přenos a napájení jsou signalizovány pomocí LED diod:
- PWR – Zařízení je napájeno
- LED LINK – Signalizace přenosu mezi moduly
- LED v portu RJ45 (žlutá) – přítomnost napájení PoE v portu
- LED v portu RJ45 (zelená) – linka a přenos dat
- LED LV – Low voltage, nízké napětí (<44V) na zařízení
LED LV je záchytná a signalizuje pokles napětí na přijímači ETH10-2wire-A-RX pod 44 V DC. Lze ji resetovat vypnutím zařízení a opětovným přivedením napájení.
Její rozsvícení signalizuje nutnost ověřit správnost napájení sady. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo může znemožnit spuštění po restartu PoE přijímačů připojených k ETH10-2wire-A-RX.
Moduly ETH10-2wire-A-SET umožňují napájení z externích napájecích zdrojů prostřednictvím přídavných šroubových svorek POWER. Pro správné napájení PoE přijímačů musí být napětí vyšší než 44 V.
Nejdůležitější vlastnosti a funkce:
- možnost přenosu Ethernetu pomocí libovolných 2 žil vodiče
- přenos rychlostí 10 Mb/s až do 1000 m po žilách kabelu UTP
- možnost napájení z PoE switche ve standardu 802.3af, 802.3at nebo PoE Passive (port PoE IN)
- přehledná signalizace provozního stavu, propustnosti a přenosu
- malé rozměry zařízení umožňující montáž v omezených prostorech, např. v základně kamery
- nízká spotřeba zařízení (< 1 W)
- snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
- široký rozsah provozních teplot
Zařízení má stupeň krytí IP20; pro zajištění ochrany před povětrnostními vlivy a kondenzací vlhkosti je nutné použít vhodný kryt (minimálně IP44).
Pokud bude zařízení použito v omezeném prostoru, je možné naříznout a odlomit montážní úchyty základny za účelem zmenšení rozměrů modulu.
ETH10-2wire-A-SET je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:
- s použitím montážních kolíků v rastru 10,8 mm, který je ve všech skříních ABOX
- s použitím montážních kolíků pro adaptéry RACK 19” a RACK 10”
- přišroubováním přes dodatečné otvory k libovolnému rovnému povrchu
- s použitím přídavného adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN)
Poznámky k instalaci
- Na rozdíl od ostatních modelů převodníků 2wire umožňuje spuštění přenosu rychlostí 10 Mb/s na jednoduchých nekroucených vodičích.
- Lze zprovoznit dvě nebo více sad na jednotlivých žilách jednoho kabelu.
- Uvedené hodnoty propustnosti a vzdálenosti byly stanoveny pro jeden pár žil kabelu UTP; ve skutečnosti se mohou lišit v závislosti na použitém vodiči v 2wire trase.
- Moduly se propojují párem vodičů pomocí svorek DATA, které přenášejí data i napájení. Svorka POWER by měla být používána pouze pro napájení z externího zdroje.
Příklady použití
Příklad použití ETH10-2wire-A-SET pro napájení jedné IP PoE kamery.
Příklad použití ETH10-2wire-A-SET pro přenos Ethernetu 10 Mb/s.
Příklad použití ETH10-2wire-A-SET pro napájení jedné IP PoE kamery při napájení modulů z externího zdroje.
Příklad použití ETH10-2wire-A-SET pro přenos Ethernetu 10 Mb/s při napájení modulů z externího zdroje.
Příklad použití ETH10-2wire-A-SET pro připojení 3 IP PoE kamer pomocí jednoho kabelu UTP.
KLÍČOVÉ VLASTNOSTI
| Celkový počet portů | 2 porty RJ45, 2 šroubovací svorkovnice |
| Vstup PoE | LAN + vstup PoE 802.3af/at nebo pasivní PoE |
| Výstup PoE | LAN + výstup PoE 802.3af/at/bt60 |
| Porty LAN 10/100 Mbps | LAN + vstup PoE, LAN + výstup PoE |
| Vstupní napětí | Vin PoE – 24 … 56 V, Vin napájení – 10 … 56 V |
| Výstupní napětí PoE | VoutDATA = Vin, Vout = Vin |
| Příkon | 0,7 W (celá linka) |
| Řízení výstupního výkonu | Auto-negotiation |
| Přepěťová ochrana | LAN a DATA |
| Ochrana proti přetížení | ETH10-2wire-A-TX – ochrana proti přetížení 0,6 A |
| Délka kabelu 2WIRE | < 1000 m – 2 samostatné kroucené vodiče |
| Indikace dat 2WIRE | LED LINK (zelená) – spojení a přenos dat na trase 2WIRE |
| Indikace napájení | LED PWR – přítomnost napájení |
| Indikace PoE | LED portu RJ45 (žlutá) – přítomnost PoE |
| Indikace přenosu | LED portu RJ45 (zelená) – spojení a přenos dat v síti LAN |
| Indikace nízkého napětí | LED LV – signalizační LED nízkého napětí (< 44 V) |
| Teplotní rozsah | -25 °C … +65 °C |
| Rozměry | 51 × 51 (73) × 22 mm |
| Hmotnost | 0,06 kg |
| Stupeň krytí | IP20 |
| Provedení krytu | Univerzální montážní základna |
| Montáž | Montážní kolíky, k dispozici přídavné adaptéry pro lištu TH35 a RACK |
| EAN kód | 5902143691990 |
| Kód PKWiU | 26.30.23.0 |
| Kód HS | 8517 62 |
| Kód CN2020 | 8517 62 00 |
